고객의 니즈에 따라 소·중·대형
Lead Ass’y의 개발 및 양산이 가능합니다.
plastic film과 metal sheet의 접착제로 pouch형 리튬이온 2차전지 cell의 전극 단자 역할을 수행하는 부품입니다.
Lead Tab
| Item | Symbol |
|---|---|
| Metal width(mm) | d |
| Metal thickness(mm) | E |
| Pitch(mm) | P |
| Film length(mm) | W |
| Film width(mm) | I |
| Overall thickness(mm) | T |
| Extension length(mm) | M |

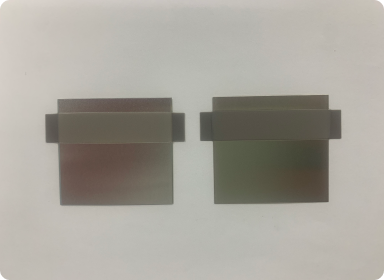

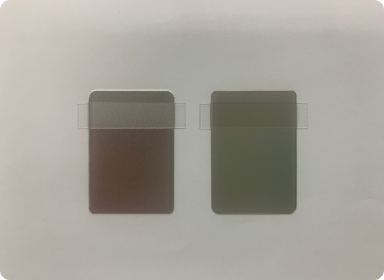

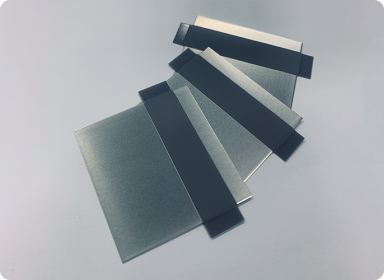

대형 Lead tab
전기자동차(EV), 하이브리드자동차(HEV), 전력저장장치(ESS)용 Pouch형 대형 리튬이온 2차전지의 전극단자
| 구분 | 소재 | 주요사양(mm) | 용도 | |
|---|---|---|---|---|
| 너비 | 두께 | |||
| Metal | Al, Ni-Cu | 30 ~ 100 | 0.2 ~ 0.6 | xEV, ESS용 2차전지 |
| Film | PP | 7 ~ 20 | 0.1 ~ 0.3 | |

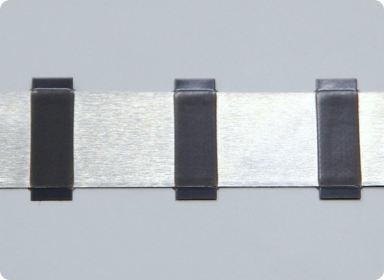

중형 Lead tab
전기자전거, 모터사이클, 전동공구용 Pouch형 중형 리튬이온 2차전지의 전극 단자
| 구분 | 소재 | 주요사양(mm) | 용도 | |
|---|---|---|---|---|
| 너비 | 두께 | |||
| Metal | Al, Ni, Ni-Cu | 10 ~ 30 | 0.1 ~ 0.2 | Motorcycle, ESS용 2차전지 |
| Film | PP | 3 ~ 10 | 0.07 ~ 0.1 | |

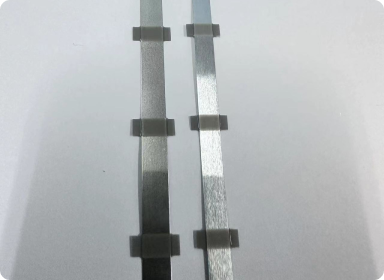

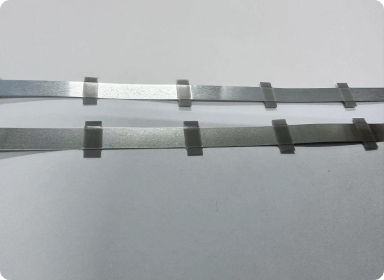

소형 Lead tab
Smart watch, 스마트폰, Tablet PC, 울트라북 등 Wearable 및 모바일 기기용 Pouch형 소형 리튬이온 2차전지의 전극단자
| 구분 | 소재 | 주요사양(mm) | 용도 | |
|---|---|---|---|---|
| 너비 | 두께 | |||
| Metal | Al, Ni, Ni-Cu | 1.5 ~ 7.0 | 0.05 ~ 0.15 | 모바일 기기용 2차전지 |
| Film | PP | 3 ~ 8 | 0.05 ~ 0.1 | |
